Ручка крутится вхолостую: что сломалось внутри

Ручка провернулась легко, будто внутри пусто, и окно осталось незапертым. Или наоборот: окно закрыто, ручка болтается во все стороны, открыть не получается. Оба случая про одну поломку. Звонят с ней в Краснодаре чаще всего весной и осенью, когда окна крутят по десять раз в день.

Хорошая новость: стеклопакет, рама и створка тут целы. Порвалась передача между ручкой и запорами, а детали в ней недорогие. Плохая новость: деталей три, живут они в разных местах, и цена отличается вчетверо.

Ниже разбираю устройство этой передачи, пять её поломок, двухминутную проверку своими руками и порядок действий, когда окно заперто и не открывается. Живёте в Краснодаре и ручка крутится прямо сейчас, оставьте заявку и напишите, окно заперто или открыто. Диагностика бесплатная.

Что значит, что ручка крутится вхолостую?

Отличить холостой ход от прочих поломок легко по усилию. Целый механизм отзывается ощутимым сопротивлением и в каждом положении встаёт с упором: вниз, горизонталь, вверх. Когда передача порвана, сопротивление пропадает совсем либо становится мягким, как у пустого рычага.

Второй признак виден глазами. Откройте окно и посмотрите в торец полотна со стороны ручки. Там по всей высоте идёт стальная планка с грибками-цапфами, и при повороте они обязаны ехать вдоль паза и проворачиваться. Стоят неподвижно, значит движение до них не дошло.

Степени у поломки разные, от степени зависит цена:

• Оборот совсем свободный, без упоров. Внутри сорвало зубья, механизм больше не ограничивает ход.
• Положения нащупываются, упор мягкий, окно не запирается. Квадрат проскакивает в гнезде, зацепление осталось частичное.
• Щелчки обычные, а притянута только середина полотна. Редуктор работает, движение не доходит до верхней либо нижней цапфы.

Про остальные капризы упрямого окна есть отдельный разбор: почему не закрывается пластиковое окно. Холостой ход там один пункт из пяти, и путают его обычно с засором притвора.

Как ручка управляет запорами внутри створки?

Разберу по деталям, дальше вся диагностика держится именно на этом устройстве.

Снаружи ручка это только рычаг. Внутрь от неё уходит квадратный штифт, короткий стальной прут с четырьмя ровными гранями. Он вставлен в ответное квадратное отверстие корпуса редуктора и передаёт туда усилие руки.

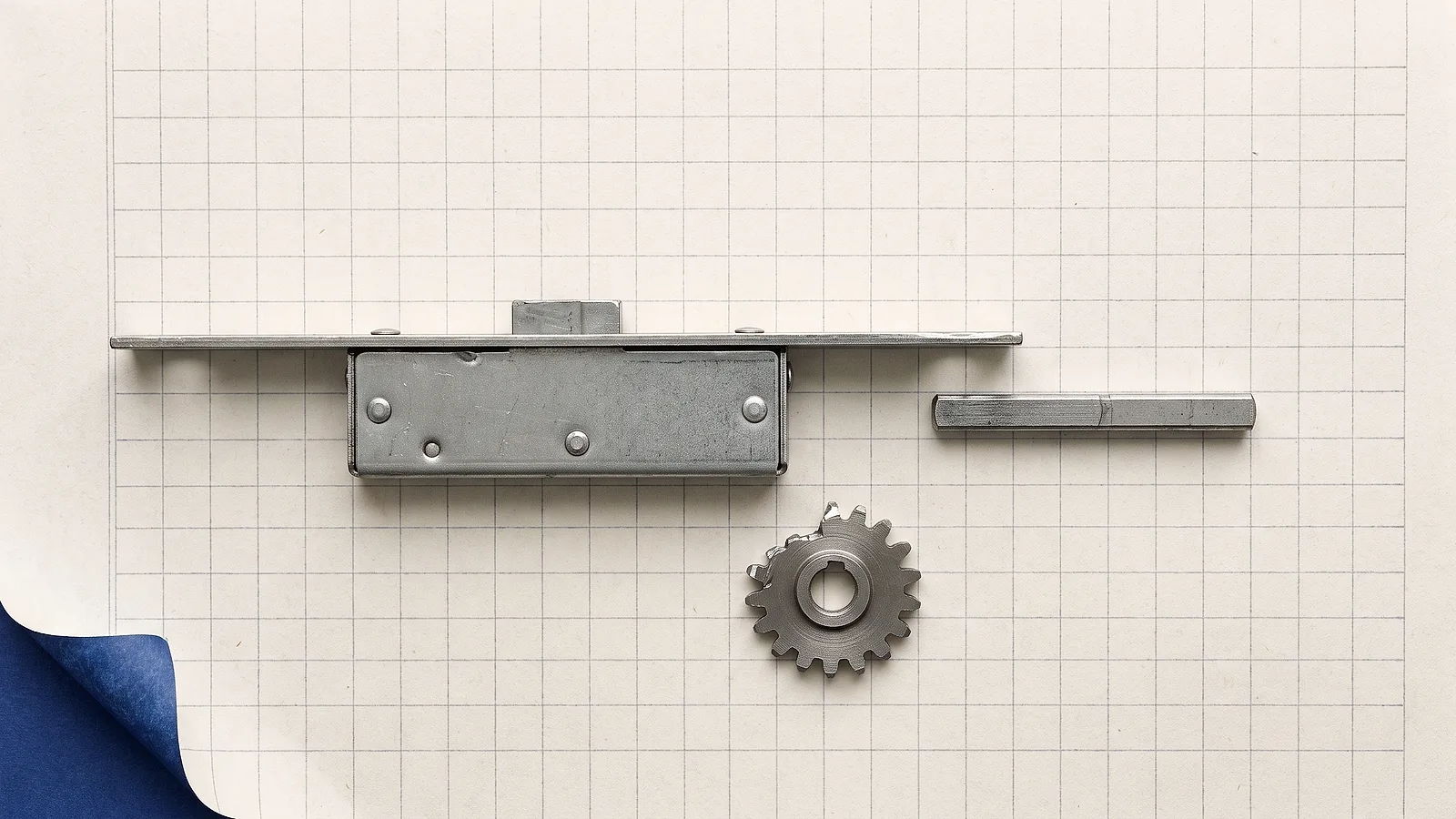

Редуктор, его же зовут основным запором, спрятан в торец полотна за металлической планкой, на уровне ручки. Внутри у него шестерня и зубчатая рейка. Поворот в 90 градусов шестерня переводит в сдвиг планки: несколько сантиметров вверх либо вниз.

Дальше механика простая и надёжная. Планка несёт цапфы, расставленные через равные промежутки: стальные грибки либо ролики, которые уезжают за ответные планки рамы. Сдвинулась планка, цапфы ушли за зацепы, полотно притянулось по периметру.

Углы обслуживают угловые передачи. Это гибкие стальные ленты в пластиковом корпусе, они огибают угол в 90 градусов и передают ход дальше по горизонтальному торцу. Через верхнюю передачу работают ножницы откида.

Слабое место у цепочки одно. Усилие всей руки проходит через четыре угла квадратного штифта, площадь там крошечная, а плечо у ручки длинное. Поэтому изнашивается первым квадрат, а не шестерня и не планка.

Какие поломки дают холостой ход?

Пройду по каждому с признаками, по которым их видно прямо в квартире.

Завалился квадратный штифт. Самая частая поломка и самая дешёвая. Углы квадрата стираются, кромки заваливаются, деталь начинает проскакивать в гнезде под нагрузкой. Срывы идут сначала только при запирании, где усилие максимальное, а через месяц-другой ход пропадает совсем. Лечится заменой ручки вместе с квадратом.

Разбито гнездо редуктора. Износ тот же, но сдался металл механизма: квадратное отверстие расплылось в ромб или в круг. Свежая ручка тут бессмысленна, новый квадрат провернётся в разбитом гнезде за считанные дни. Меняется основной запор.

Сорваны зубья шестерни. Оборот идёт свободно и бесконечно, крайние положения не нащупываются. Обычно так заканчиваются попытки открыть окно силой: полотно что-то держит, а человек давит до предела. Меняется основной запор.

Разошлась угловая передача. Редуктор жив, усилие и щелчки нормальные, но часть цапф неподвижна. Окно притягивается серединой, сверху либо снизу остаётся щель и тянет воздухом. Случается после того, как полотно снимали и ставили обратно неаккуратно.

Треснул корпус ручки. Пластик у основания даёт трещину, рычаг начинает качаться отдельно от квадрата. Поворот доходит до редуктора частично, потом срывается. Видно по люфту: целая ручка не шатается в плоскости окна, треснувшая шатается заметно.

Отдельно про ручку с ключом. Её иногда запирают и забывают, а потом принимают ограниченный ход за поломку. Прежде чем звонить, проверьте замок в основании.

Как отличить сломанную ручку от сломанного редуктора?

Порядок по шагам:

1. Возьмитесь за декоративную накладку у основания ручки и поверните её в 90 градусов. Под накладкой откроются два винта под крестовую отвёртку.
2. Выкрутите оба винта, снимите ручку. Квадрат выйдет вместе с ней либо останется в гнезде, оба варианта нормальные.
3. Осмотрите квадрат при хорошем свете. У живого грани ровные, углы острые. Заваленные кромки и блестящие затёртые площадки видно сразу.
4. Загляните в гнездо редуктора. Отверстие обязано остаться квадратным. Расплылось в ромб или в овал, дальше смотреть незачем.
5. Верните квадрат в гнездо, зажмите пассатижами, проверните в 90 градусов. Смотрите при этом в торец, где цапфы.

Что означает результат:

• Цапфы пошли за квадратом. Механизм цел, износ со стороны ручки. Меняется ручка.
• Квадрат крутится, цапфы стоят. Виноват редуктор: либо гнездо, либо шестерня. Меняется основной запор.
• У ручки цапфы пошли, в верхнем торце нет. Редуктор работает, разошлась угловая передача. Смотрят конкретный узел.

Есть проверка, для которой ничего снимать не надо. Прислушайтесь к окну во время поворота. Целая передача отзывается коротким глухим стуком, когда цапфы доходят до места. Пустой щелчок без стука означает, что зацепления не случилось.

Марку фурнитуры стоит найти сразу. Клеймо Roto, MACO, Siegenia, Winkhaus либо AXOR отштамповано по планке запора в торце. Редукторы у систем не взаимозаменяемы, без клейма деталь не подобрать.

Что делать, если окно заперто и не открывается?

Первым делом попробуйте проворот квадратом сами, порядок выше. Ломать нечего: ручка сидит на двух винтах и возвращается так же.

Проворот не помог, окно остаётся запертым до приезда мастера, и страшного тут нет. Полотно притянуто, значит положение безопасное. Проветривать эти дни придётся через соседние комнаты.

Чего делать нельзя:

• Поддевать полотно отвёрткой либо стамеской по периметру. Цапфы держат сталью, поддеваете вы пластик, и профиль остаётся с задирами и вмятинами.
• Давить ручку вдвоём. Так к разбитому гнезду добавляют сорванную шестерню, и ремонт растёт с 500 ₽ до 2 200 ₽.
• Сверлить профиль в надежде добраться до механизма. Отверстие остаётся навсегда, а до планки сверло обычно не доходит.
• Снимать штапик и стеклопакет самостоятельно. Штапик холодным трескается, стеклопакет весит десятки килограммов, разбитое стекло обойдётся дороже всего ремонта.

Окно наоборот осталось открытым, а запереть нечем, прикройте полотно к раме и зафиксируйте от сквозняка. Подойдёт сложенное полотенце в притвор или упор снизу. Про случай, когда створка вместо этого повисла между режимами, есть отдельный разбор: створка застряла между поворотом и откидом.

Почему квадрат и редуктор изнашиваются?

Разберу причины отдельно: от них зависит, повторится поломка после ремонта или нет.

Просадка створки. Нижний угол со стороны ручки садится под весом стеклопакета и начинает чиркать раму. Окно закрывается, но с нажимом, и нажим этот приходит в редуктор. Лечится настройкой положения, подробности - в разборе про то, что крутят мастера при регулировке.

Сухой механизм. Смазка подвижных узлов со временем высыхает и уходит, металл начинает работать по металлу. VEKA рекомендует смазывать все движущиеся элементы фурнитуры раз в год маслом без смол и кислот. WD-40 и машинное масло тут не годятся: первое сушит резину, второе собирает пыль в густую пасту.

Пережатый прижим. Цапфы, закрученные в максимум и оставленные так, держат туго весь год. Резина под таким прижимом садится, ход тяжелеет, нагрузка снова идёт в редуктор.

Мусор в приводе. Кубанским летом в притвор набивается пыль и пух, а оттуда они попадают в торец через зазор планки. Планка идёт с трудом, усилие растёт.

Дешёвая ручка. Вторичный рынок полон ручками с квадратом из мягкого сплава. Такая деталь заваливается быстро, и особенно быстро у балконной двери, где квадрат длиннее и работает на скручивание.

Балконную дверь упомяну отдельно. Дверное полотно тяжелее оконного, ручка двусторонняя, квадрат проходит профиль насквозь. Холостой ход появляется там раньше, чем у окон того же возраста.

Что меняют при холостом ходе?

Замена ручки самая быстрая: два винта, новый квадрат, проверка хода. Занимает минуты и делается сразу при диагностике, если деталь подходит по клейму.

Редуктор меняется сложнее. Планка запора прихвачена винтами по всей высоте торца, и снимают её вместе с приводом. Новую деталь подбирают по марке фурнитуры и по посадочному размеру ручки - расстоянию от торца до оси квадрата. После установки окно настраивают заново, иначе цапфы не попадут в ответные планки.

Полный комплект фурнитуры берут при общем износе, когда окну лет пятнадцать и редуктор уже не единственная беда. Подробнее про работы с механизмом - страница ремонта оконной фурнитуры, замена занимает от 30 до 60 минут.

Поломки идут одна за другой, тогда стоит посчитать целиком: ремонт или замена окна ПВХ. Комплект фурнитуры старому окну это уже заметная доля цены нового.

Сколько стоит замена в Краснодаре?

Ремонт редуктора почти всегда идёт вместе с настройкой. Новый механизм требует, чтобы цапфы совпали с ответными планками, и без настройки окно либо недотягивается, либо закрывается туго.

Полный прайс на ремонт окон помогает прикинуть порядок расходов заранее. Отдельная страница про настройку - регулировка окон ПВХ.

Гарантия моих работ составляет 12 месяцев. Фурнитура и уплотнитель идут с гарантией завода-изготовителя, там другие сроки и другие условия. Оплата после работы, наличными либо переводом по карте.

Как не повторить поломку?

Зона владельца выглядит так:

1. Протирать притвор от пыли, особенно после кубанского лета с пухом.
2. Раз в год капать масло без смол и кислот в подвижные узлы по торцу.
3. Реагировать на тугой ход сразу, пока он не перешёл в холостой. Ручка, которую приходится дожимать, это уже сигнал.
4. Не висеть у распахнутого окна и не сажать тяжёлое на откинутое полотно, включая цветочные горшки.

Один момент про новые окна. Первый год фурнитура ходит плотно, и это нормально: механизм притирается. Дожимать её в такой период особенно вредно, зазоры ещё не выработались, и усилие уходит прямо в квадрат.

Частые вопросы

Ручка крутится, а окно всё-таки закрывается. Так можно жить?

Можно, но недолго. Частичное зацепление означает, что квадрат уже проскакивает, и однажды он провернётся у запертого окна. Открыть его после этого получится со снятой ручкой либо со снятым стеклопакетом.

Подойдёт ли ручка от другого окна?

Ручки во многом унифицированы, и от соседнего окна такая часто встаёт. Смотреть надо длину квадрата и расстояние между винтами: у балконных дверей и у окон с накладками они отличаются. Редуктор так подобрать нельзя, там марка фурнитуры критична.

Сколько времени занимает замена основного запора?

От 30 до 60 минут вместе с настройкой. Больше времени уходит на подбор детали по клейму, поэтому при звонке полезно назвать марку, отштампованную по планке торца.

Ручка балконной двери крутится, дверь захлопнулась. Я на балконе

Позовите кого-нибудь из комнаты, изнутри дверь открывается проворотом квадрата. Если вы там один и телефон с собой, звоните мастеру и не пытайтесь выдавить полотно: балконные двери высокие, стеклопакет тяжёлый, при перекосе он лопается.

После замены запора ход снова стал тугим. Это брак?

Скорее незавершённая настройка. Новый механизм ставит цапфы чуть иначе, и ответные планки рамы иногда приходится сдвигать. Тугой ход первых дней правится регулировкой, а не заменой детали.
