Регулировка окна по высоте, ширине и прижиму: что крутят мастера

Регулировка звучит как одно действие, а на деле это три разные операции с разными винтами. Створку можно поднять или опустить, сдвинуть вбок и прижать к раме плотнее или слабее. Мастер выбирает ось по симптому, и от выбора зависит, поможет визит вообще или нет.

Путаница тут стоит денег. Человек вычитал в интернете про «зимний режим», закрутил цапфы до упора, а створка у него провисла и чиркает по нижней раме. Прижим стал жёстче, окно закрывается тяжелее, причина осталась на месте, уплотнитель за сезон смялся.

Ниже разбираю по порядку: что в окне регулируется, где искать точки, каким ключом их крутят, в каком порядке и где у регулировки предел. Если вы в Краснодаре и створка уже задевает раму, оставьте заявку и напишите, в каком месте она цепляет. Выезд на диагностику бесплатный.

Что регулируется в пластиковом окне?

Оконная створка висит на двух точках: нижней петле и верхнем углу, где её держат ножницы. Между этими точками у створки остаётся небольшой запас хода. Вот этот запас и используют при регулировке.

Каждая ось отвечает за свой симптом. Высота убирает чирканье по нижней раме. Горизонталь выправляет перекос, когда створка цепляет боковую стойку. Прижим отвечает за плотность закрытия и за сквозняк по контуру.

Три вещи в окне не регулируются вообще. Рама стоит в проёме на анкерах, её положение меняют только при переустановке. Стеклопакет сидит в створке на подкладках, его двигают расклинкой. Уплотнитель либо держит форму, либо меняется на новый.

Где находятся точки регулировки на створке?

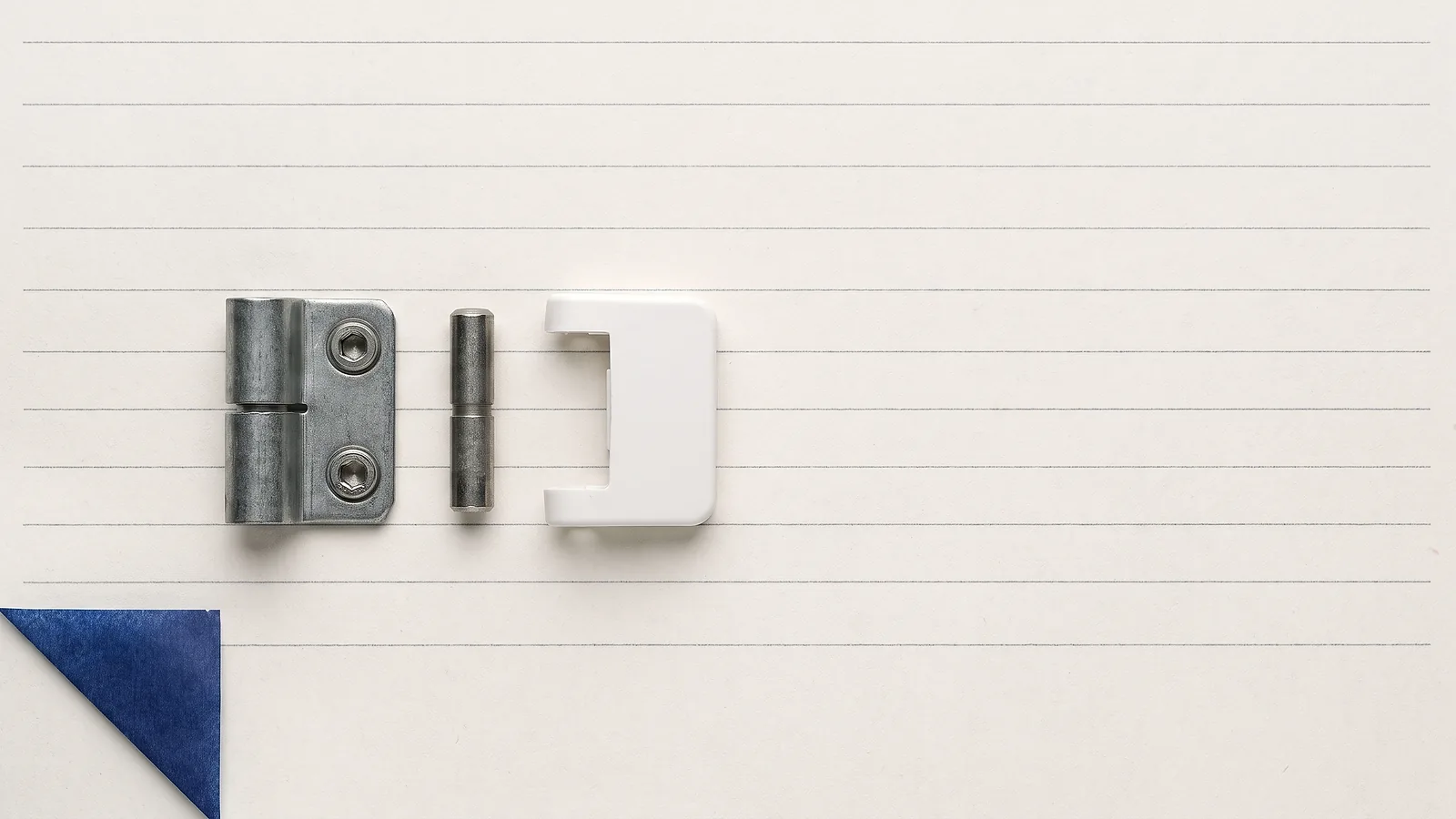

Искать точки проще на открытой створке при дневном свете. Нижнюю петлю обычно закрывает белая декоративная накладка, она снимается рукой без инструмента. Под накладкой видно корпус петли и головки винтов под шестигранник.

Ножницы видно, если створку откинуть на проветривание и посмотреть на верхний торец. Это длинная металлическая планка с рычагом, одним концом она уходит в раму. Регулировочный винт сидит на том конце, который крепится к раме.

Марку фурнитуры стоит найти до того, как браться за ключ. Логотип Roto, Maco, Siegenia или Winkhaus отштампован на петле или на планке запора по торцу створки. От марки зависит и размер ключа, и направление вращения цапф.

Как створку поднимают и опускают по высоте?

Провисание видно по нижнему краю. Створка задевает раму в нижнем углу со стороны ручки, на белом пластике появляется натёртая полоса, а уплотнитель в этом месте примят сильнее остального контура.

Вторая подсказка - ручка. Когда внизу створка упирается, ручка идёт туго и последние сантиметры приходится дожимать. Люди привыкают дожимать и не замечают, как растёт нагрузка на весь запорный механизм.

Работать нужно на приоткрытой створке, чтобы она не опиралась на раму. После каждой четверти оборота окно закрывают и смотрят зазор по нижнему краю. Как только чирканье пропало, вращение прекращают: остаток хода лучше сохранить на будущее.

Провисание возвращается быстрее у высоких створок и у балконных дверей. Там вес больше, плечо длиннее, петля вырабатывается раньше. Если створку приходится поднимать второй раз за год, я смотрю уже саму петлю, а не винт.

Что значит регулировка по ширине и когда она нужна?

Слово «ширина» здесь условное: сама створка шире не становится. Меняется её положение относительно рамы по горизонтали, то есть расстояние от створки до петлевой стойки.

Как это выглядит на окне. Закройте створку и посмотрите на щель по вертикали со стороны ручки. Ровная щель одинаковой толщины сверху донизу говорит, что геометрия в порядке. Щель, которая сверху шире, а внизу почти исчезает, показывает перекос по диагонали.

Верх и низ настраивают раздельно, и в этом весь смысл операции. Винтом на ножницах подтягивают верхний угол, винтом нижней петли нижний. Так створку разворачивают в плоскости рамы и выводят зазор в равномерный.

Горизонтальный сдвиг попутно меняет прижим со стороны петель. Створку отодвинули от петлевой стойки - прижим там ослаб. Поэтому после работы с горизонталью прижим проверяют заново по всему контуру, а не только у ручки.

Как настраивают прижим и при чём тут цапфы?

На торце створки цапф обычно от двух до четырёх, и каждая работает на своём участке контура. Настройка одной цапфы у ручки даёт плотность в одной точке, а по краям окно продолжает пропускать воздух.

Ровный прижим по всему периметру ценнее сильного. Пережатая створка тянет фурнитуру, ручка ходит с усилием, уплотнитель теряет упругость за один сезон. Слабый прижим виден по сквозняку из окна и по уплотнителю, который не оставляет ровного следа.

Со стороны петель прижим настраивается отдельно. У части марок на нижней петле есть свой эксцентрик, у других за прижим петлевой стороны отвечает та же горизонтальная регулировка. Этот участок контура забывают чаще всего, а дует именно там.

Сезонная перестановка цапф - короткая отдельная процедура, и регулировку петель она не заменяет. Как переводить окно в зимнее положение и когда возвращать обратно, разобрал в статье про то, как подготовить пластиковые окна к зиме.

Какой симптом какой оси соответствует?

Таблица работает как первая прикидка, а не как диагноз. Половина окон приезжает с комбинацией: створка и просела, и пережата по прижиму одновременно. Порядок в таких случаях всегда один: сначала геометрия, прижим в конце.

Чем регулировка отличается от исправления геометрии створки?

Разницу понять проще по признаку. Створка сохранила прямой угол и просто висит ниже нужного - хватит винтов. Створка сама стала косой, углы потеряны - никакой винт этого не исправит.

Проверка на месте занимает минуту. Створку осматривают на весу и сравнивают её диагонали между собой. Косая створка выдаёт себя неравномерным зазором сразу в двух направлениях, по вертикали и по горизонтали.

Расклинка - работа аккуратная, потому что штапик на старом профиле хрупкий и в холод трескается. За неё берутся, когда стеклопакет цел и рама створки не разошлась по сварным углам. При разошедшихся углах разговор идёт уже про замену створки или окна.

Каким инструментом крутят регулировочные винты?

Отвёртка вместо шестигранника - самая частая поломка из тех, что приезжают после самостоятельной регулировки. Шлиц слизывает грани посадки, после чего винт не берёт уже никакой ключ, и меняется весь узел целиком.

Пассатижи нужны не всегда, а только там, где цапфа сделана грибком с гранями по бокам. Такую цапфу тянут вдоль оси, поворачивают и отпускают обратно в паз. Усилие здесь минимальное, металл в цапфе мягкий.

Смазка идёт в конце работы. Подвижные узлы фурнитуры и петлевой штифт смазывают машинным маслом или специальным составом для фурнитуры. Уплотнитель этими составами не обрабатывают, резине нужен силикон.

В каком порядке мастер регулирует створку?

1. Осмотреть контур закрытой створки по всему периметру и найти, где зазор уходит.
2. Снять декоративные накладки с петель и определить марку фурнитуры.
3. Проверить, не ослабли ли крепёжные винты петель в раме.
4. Выставить высоту вертикальным винтом нижней петли, четвертями оборота.
5. Выправить горизонталь: сначала верхний угол винтом ножниц, затем нижний винтом петли.
6. Закрыть окно и заново оценить зазор по всему контуру.
7. Настроить цапфы прижима, двигаясь от нижней к верхней.
8. Смазать подвижные узлы и петлевой штифт.
9. Проверить ход ручки в закрытом, поворотном и откидном положениях.

Пункт про крепёж пропускать нельзя. Ослабшая в раме петля даёт ту же картину, что и разрегулированная створка, но лечится затяжкой за минуту. Крутить регулировочные винты при болтающейся петле бесполезно.

Проветривание проверяют обязательно. Створка, идеально настроенная в закрытом положении, иногда перестаёт откидываться или клинит между режимами. Такое всплывает только при проверке всех положений ручки.

Как проверить результат регулировки?

Полоску прогоняют не в одном месте, а по кругу: снизу, у ручки, сверху, у петель. Точка, где бумага выходит свободно, показывает провал прижима. Одна такая точка обесценивает плотность всего остального контура.

Зазор оценивают глазами на просвет. Между створкой и рамой должна идти ровная линия постоянной толщины, без сужений в углах. Сужение в одном углу означает, что перекос ушёл не до конца.

Ручка после нормальной регулировки поворачивается одним пальцем и без хруста. Тугой ход при ровной геометрии показывает пережатые цапфы, и прижим отпускают на четверть оборота назад.

К окну стоит вернуться через неделю. Створка на новых настройках слегка приседает, уплотнитель принимает форму, и мелкая доводка иногда нужна. Это нормальная часть работы, а не признак ошибки.

Почему регулировка не бесконечна?

Выкрученный до упора винт опасен сам по себе. Резьба в петле короткая, металл мягкий, и попытка дожать ещё чуть-чуть заканчивается срывом резьбы. Петля после этого меняется целиком.

Есть три состояния, в которых регулировка не помогает в принципе:

• Уплотнитель задубел, потрескался или сел. Прижим можно выкрутить в максимум, резина всё равно не восстановит объём, и тут нужна замена уплотнителя.
• Холод идёт не по контуру створки, а из монтажного шва по периметру рамы. Створка к этому отношения не имеет, и винты ничего не изменят.
• Разбита сама фурнитура: сорвана тяга, выработан штифт петли, треснул корпус запора. Здесь меняют детали фурнитуры.

Разговор про предел я веду сразу на осмотре. Если видно, что регулировка даст неделю тишины и вернётся, я говорю об этом до начала работы, а не после оплаты.

Чего не стоит делать самому?

Полезная привычка перед любой попыткой - отметить текущее положение. Карандашная риска на цапфе и фотография петли со снятой накладкой позволяют вернуть окно в исходное состояние, если стало хуже.

Что делать точно не нужно:

• Крутить винт, который идёт с сопротивлением. Ход закончился, дальше рвётся резьба.
• Ставить цапфы в максимум на лето. Резина мнётся и служит заметно меньше.
• Регулировать створку, которую заклинило. Сначала находят причину заклинивания.
• Подкладывать что-либо под петлю или в притвор. Это уводит геометрию окончательно.
• Разбирать ножницы. Механизм собран под нагрузкой пружины и назад ставится неочевидно.

Безопасный минимум для владельца: протереть контур, убрать соринки из притвора, смазать петлевой штифт и проверить прижим бумажной полоской. Этого хватает, чтобы понять, нужен мастер или нет.

Сколько стоит регулировка пластикового окна в Краснодаре?

«Комплекс» берут, когда окну лет десять и им давно не занимались. В одну строку входят два новых контура уплотнителя KBE228, регулировка, смазка, геометрия и настройка прижимов. По деньгам выходит дешевле, чем те же работы поштучно.

Полный прайс на ремонт окон помогает прикинуть порядок расходов заранее. Отдельная страница услуги - регулировка створок окон ПВХ, там указано время работы на одну створку.

Гарантия на мои работы составляет 12 месяцев. На фурнитуру и уплотнитель действует гарантия завода-изготовителя, это разные сроки и разные условия. Оплата после работы, наличными или переводом на карту.

Частые вопросы

Почему створка провисает именно со стороны ручки?

Створка держится на двух точках по петлевой стороне, а противоположный нижний угол ничем не поддержан. Вес стеклопакета работает на этот угол как рычаг. Поэтому натёртая полоса появляется внизу у ручки, а не у петель.

Поможет ли регулировка, если окно дует?

Поможет, когда воздух идёт по контуру створки и уплотнитель ещё живой. Если резина потрескалась или холод тянет ниже подоконника, ось прижима тут ни при чём. Причину видно за пару минут осмотра.

Нужно ли снимать створку для регулировки?

Обычно нет, все винты доступны при открытой или откинутой створке. Снятие нужно для расклинки стеклопакета и для замены петли, и это уже другие работы с другой ценой.

Можно ли регулировать окно зимой на морозе?

В Краснодаре зима мягкая, и погода мешает регулировке редко. На настоящем морозе пластик становится хрупким, штапики трескаются, поэтому расклинку я переношу на тёплый день. Сами винты крутятся при любой температуре.
